케이블허용전류

주위온도대비



접지선 굵기 계산식
A=0.052In(A:단면적, In:차단기 정격전류)/케이블의 경우 도면검토가 중요합니다. 여유율 없이 타이트하게 설계반영되는 경우가 있으므로 시공전 검토해야 합니다



[출처]케이블 허용전류표   https://blog.naver.com/kyn7800/221408120936

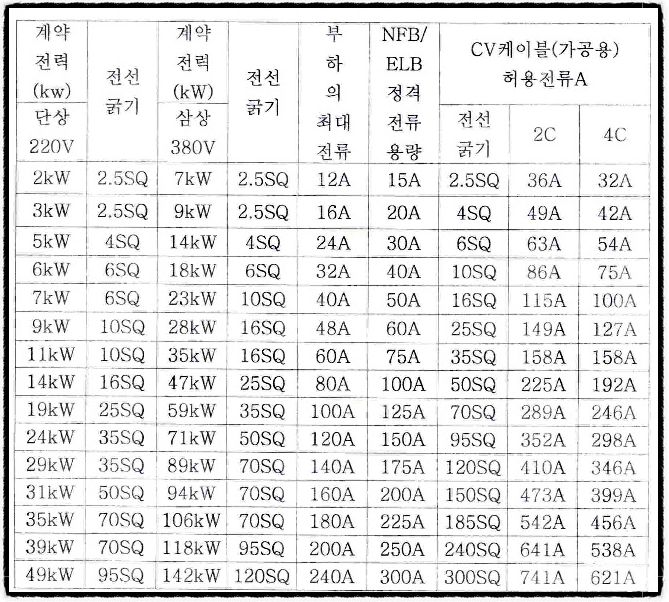

1. 한전 계약전력과 차단기 그리고 케이블 허용전류 조견표입니다.

※  한전에서 보기편하게 만든 자료로, 현장에서 가장 많이 사용되는 것 중에 하나가 아닐까 생각합니다.
많은 분들이 찾기쉬운 곳에 두고 참고하시고 있을거라 생각하며,  없으신 분들은 이미지 편집 하거나 문서로 정리후 프린터한다음
코팅하여 사용하시기 바랍니다.



  ●개념

      1. 반드시 전선의 허용전류>차단기 정격전류>부하의최대전류  이여야 합니다.

      2. 다시말해,  차단기 정격전류는 부하최대전류의 1.25배 이상, 전선의 허용전류는 차단기 정격전류의 1.1배 이상이어야 합니다.



  ●표 사용법

      1. 단상 220V  19kW를 사용할 경우 차단기 정격전류용량을 보고 125A를 선정하고, 오른쪽의 허용전류표 2C항목에서  16SQ는 115이고 25SQ는 149이므로 차단기 정격전류용량보다 높은 25SQ를 선정합니다.

      2. 단상 220V  7kW일 경우 메인차단기는 50A, 전선굵기는 6SQ를 선정하란 의미입니다.

      3. 삼상 380V  7kW일 경우 메인차단기는 15A, 전선굵기는 2.5SQ를 선정하란 의미입니다.

 ● 쉽게 외우는 법



부하용량만 알고 있으면 아래와 같은 계산으로 쉽게 차단기를 선정한 후 조견표를 참고하여 차단기용량에 맞는 전선을 선정하시면 됩니다.



1. 위의 표는 한전메인용으로서

 현재 한전에서 요구하는 인입 케이블 및 차단기의 요건은

 차단기 정격전류=계약전력/(해당전압 x 역률(90%))에  x 여유배수(120%~125%)에 해당되는

 값으로 3상 380V 인입시에는 계약전력 x2배,  단상 220V 인입시에는 경우 계약전력 x6배정도

 정격전류로 차단기를 선정하고, 그 값에 맞는 허용전류의 케이블을 선정합니다.



2. 일반분기용 이라면

 일반분기용은 차단기 정격전류=계약전력/(해당전압*역률(90%)) 값으로만 여유배수 없이

 정의하며 3상380V 인입시에는 계약전력*1.7배, 단상 220V 인입시에는 경우 계약전력 *5배

 정도 정격전류로 차단기를 선정하고, 그 값에 맞는 허용전류의 케이블을 선정합니다.

  ● 참고 사항

위의 표는 한전에서 보기편하게 제공한 표입니다. 시공방법에 따른 허용전류를 고려하여 케이블선정을 하고 싶다면 전기기술기준에 나온 시공별 허용전류에 관한 복잡한 표를 참고하여 선정하여야 합니다.

다행이 요즘에는 전기안전길라잡이(한국전기안전공사에서 제공하며 무료), 전기인넘버원(부분적 유료)등 스마트폰 어플이 나와있어 수치값만 대입하면 결과값이 자동기술계산되어 나옵니다. 모든것이 모바일로 대체되는 시대인만큼 이를 참고하면 쉽고 간편하게 선정할 수 있습니다.

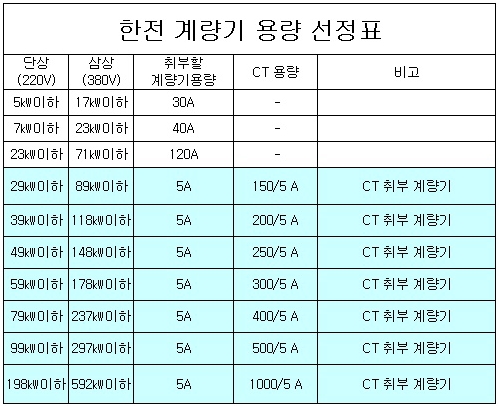

2) 한전 계약저력에 따른 한전 계량기 용량 선정표입니다.


[출처] 전기안전관리대행업무
